新型汽液兩相流液位自動調節裝置廣泛應用于電力、化工、石油、印染、 鋼鐵冶金等工礦企業,它是經過近幾年不斷更新并普遍推廣的一種全新結構的設備.該設備裝置目前在全國大、中、小電廠廣為使用,并收到良好的經濟效益.
   新型汽液兩相流裝置具有:調節靈敏、準確、傳感得當自如,經濟性強,誤差率極小,無須檢修,壽命長等優點.
   以往類似的設備大多是調節妥協,靈敏度不強,誤差率大等缺點,有的不得已改為手動,增大勞動強度.給設備的經濟性、安全性帶來了嚴重影響.有的發生失控現象給運行人員造成操作不便,給機組運行造成嚴重威脅,造成的經濟損失也相當大.
   針對以上問題,我公司與中科院熱能動力研究所研究開發了新型汽液兩相流自調節液位控制裝置,成功地取代了原老式設備,它既可以在原老式設備的基礎上實施改造,也可以給各大研究院設計院設計、更新新設備時選型及配套時參考.
   工作原理:東勱電力設備自調節液位控制裝置,基于"汽液兩相流"原理,摒棄了傳統的浮球式,氣、電動式液位控制設備的缺點,自動調節容器出口液體的流量,從而達到更為穩定的容器液位.其原理是:疏水由閥體入口進入閥腔,相變管(信號管)根據液位高低采集汽相信號或液相信號直接進入閥腔,與疏水混合后流經特定設計的喉部.當液位上升時,汽相信號減少,因而疏水流量增加;當液位下降時,汽相信號增加,減少喉部有效通流面積,疏水流量降低,達到有效阻礙疏水的目的.

   東勱牌自調節液位控制裝置在基于"汽液兩相流"原理的實現上達到了重大突破,其獨特的汽相信號 和液相信號采集相變口(信號管)可直接與需液位調節設備本體連接,減少了老式自動疏水調節器還需加裝的信號管.并且全新的雙喉口結構設計方案解決了早期產品液位控制精確度不高,信號采集不準確的問題,同時降低了調節 用汽量,減弱了后部管線的汽蝕及振動,提高了主設備的效益和安全性.

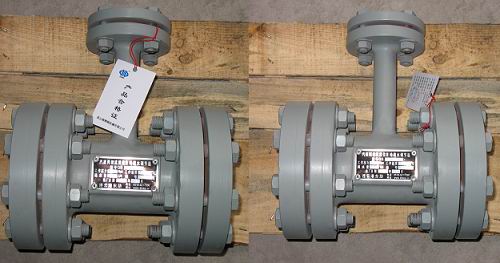

QS-50型汽液兩相流自調節液位控制裝置

   注:調節傳感器口徑可根據實際情況另行設計。

1、用戶提供配用汽液兩相流裝置為何種設備及有關工作壓力、溫度、疏水量等參數.
2、提供各連接系統法蘭,疏水接管具體尺寸.
3、方位空間及原系統流程圖.
4、*我公司提供自調節液位控制器2*.

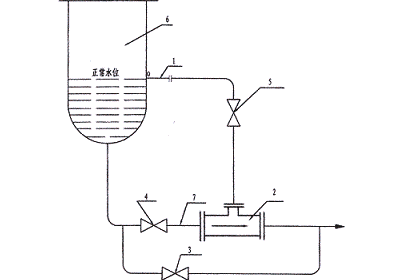

   1.相變管(信號管)——其作用是根據液位高低采集汽相、液相信號
   2.自調節液位控制器——是控制液位的主要設備
   3.旁路閥——其作用是修正由于參數提供不準造成的誤差
   4.入口閥
   5.汽閥
   6.調節對象容器本體
   7.連接短管
   注：閥門均為閘板閥.鋼管均為無縫鋼管。
