飛灰等速取樣器是取代撞擊式取樣器和積落式取樣器的新型產品，現已被廣泛應用于鍋爐尾部煙氣飛灰的等速連續取樣，使飛灰含碳量得到準確的檢測，為鍋爐熱效率的科學計算提供了效為可靠的依據。

二、飛灰等速取樣器結構簡介及各部件功能:

   a、取樣頭--煙氣流由此進入取樣頭。
   b、取樣管--煙氣流由取樣頭，經過此管進入旋風子分離器。
   c、傳壓管--通過傳壓管的壓力顯示來調整飛灰在取樣管內的流速等于在煙管內的流速 。
   d、“U”型管--是取樣管與煙道內的壓力顯示器。
   e、引出管--通過引出管的壓力小于煙道內的壓力使煙氣進入取樣裝置 。
   f、旋風子分離器--煙氣流在此處進行分離，飛灰進入集灰漏斗，氣體從引出管排出
   g、集灰漏斗--收集旋風子分離器的落灰。
   h、取樣瓶--裝飛灰樣品用。

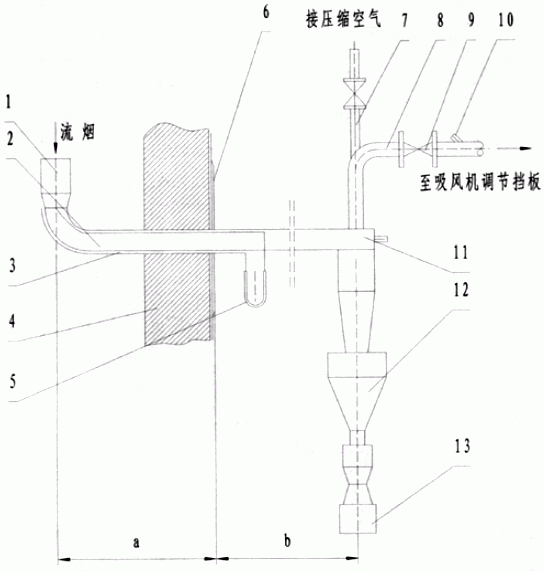

三、HYF型常用飛灰取樣器系統外形圖:

1、取樣頭  2、取樣管  3、傳壓管  4、爐壁  5、“U”型管
6、連接法蘭  7、連接管  8、引出管  9、閥  10、吹掃管
11、旋風子分離器  12、集灰漏斗  13、取樣瓶

四、飛灰取樣器工作過程:

　　如上圖所示，煙氣流進入取樣嘴后，經過取樣管，沿器壁切線方向進入旋風子分離器，再沿器壁至上而下旋轉，在旋轉過程中，飛灰因重力慣性作用，被甩到器壁上，并沿器壁靠重力作用落入集灰漏斗進入取樣瓶，而氣體由引出管排出。
　　當煙氣流速為6m/s--14m/s范圍時，等速取樣率＞95%，取樣器也可用抽氣泵做動力源，可實現無間斷運行，在機組負荷70~/F--100%范圍內，具有等速調節功能。運行可靠，操作方便，無需專人維護。
　　注：(1)該裝置一般裝空氣預熱器的煙道上，若煙道寬度大于2m時，應在煙道上對稱安裝2臺取樣器，若寬度小于2m時，只安裝1臺取樣器。
　　(2)連接式過渡用的管接頭都采用水暖設備，中間應加裝一些活動接頭，以便拆裝方便，焊接件盡量減少。
　　(3)連接式焊接要求密閉。

　　用戶在訂貨時需提供下列數據：a.訂貨數量 b.煙道直徑 c.空間安裝位置 d.鍋爐型號 c.是否加防磨套
