一、膠球清洗裝置概述:

    凝汽器膠球清洗裝置由收球網,膠球輸送泵,裝球室,控制器,膠球及閥門管路等部件組成.它借助水流的作用將大于凝汽器冷卻管內徑的清潔膠球擠過冷卻管,對冷卻管進行反復擦洗.該裝置可在機組不用停機、不減負荷的條件下,膠球在線清洗凝汽器冷卻管內污垢及帶出雜質,提高凝汽器內冷卻管清潔度，提升凝汽器真空度和汽輪機熱效率.
    膠球在線清洗裝置可按您的需求隨時投入膠球自動清洗狀態,始終保持凝汽器冷卻管內的清潔,延長冷卻管的使用壽命,提高發電廠的經濟效益,保障機組安全的運行.

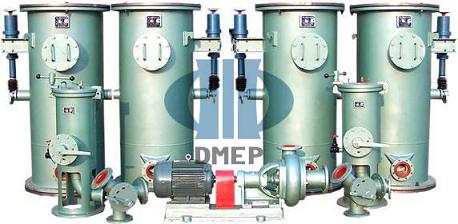

    我公司生產的膠球清洗裝置系統設計先進結構合理,性能穩定可靠.其SF型收球網采用不銹鋼雙柵格網板分流型結構.另有適用于中小型機組的SD型單柵格網板及SL型漏斗式收球網.具有操作方便,膠球回收率高(≥96%)等特點.

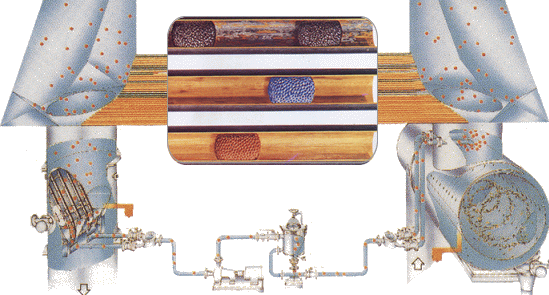

    選用合適的清潔膠球,球的濕態直徑比冷卻管內徑略大一點（約1-2mm）,且濕態比重和水相近.將膠球從裝球室手孔處投入裝球室內,數量為凝汽器進水室銅管數的10%左右.然后啟動膠球泵,打開系統兩端球閥,膠球就在此循環水進口壓力略高一些的水流帶動下,進入凝汽器水室.因膠球是一個多微孔柔軟的彈性體,在循環水進出口壓力差的作用下被擠壓通過冷卻管,對冷卻管內徑進行一次抹擦,使管內壁污垢隨水流帶出,膠球、循環水經過水管進入收球網,在收球網板的阻攔下,把膠球分離出來,由膠球泵抽出重新回到裝球室,如此循環往復對凝汽器冷卻管實現連續清洗.

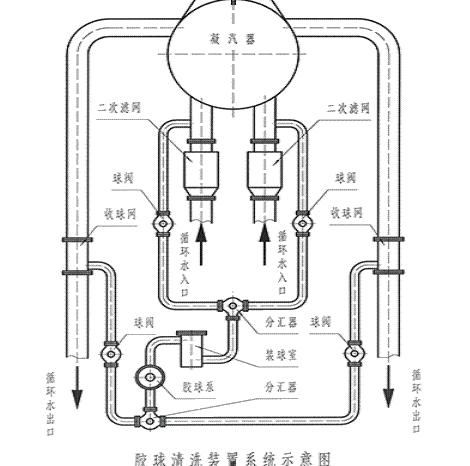

    SD型、SL型、SF型收球網，GEW型、XEW型二次濾網，ZQS型裝球室，JQ型膠球泵，F(xiàn)H型分匯器，閥門管路及電器控制裝置構成.

收球網:安裝于凝汽器循環水管路的出水管段上.它的作用是將隨系統運行的清潔膠球從冷卻水中分離出來.    <了解更詳細>
膠球清洗泵:膠球清洗裝置系統中使海綿膠球不斷循環往復的動力設備.    <了解更詳細>
裝球室:膠球清洗裝置系統中用于放球,取球,存儲和觀察清潔膠球循環情況的膠球存儲器.
分匯器:控制膠球在清洗系統中需進行清洗的一側運行.
清潔膠球:凝汽器膠球在線清洗系統專用膠球.    <了解更詳細>
旋轉反沖洗強排污二次濾網:安裝于凝汽器循環水管路的進水管段上.凝汽器循環冷卻水二次過濾網,以改善膠球清洗系統清潔膠球的運行環境,污雜物可通過定期排污而排出循環水系統.此濾網也可單獨使用于需要凈化過濾循環水系統.    <了解更詳細>
