一、循環冷卻水系統強排污二次濾網概述:

 　　二次濾網系統是凈化水中污物、保持凝汽器水室經常處于清潔狀態,保證膠球正常投運,是提高膠球回收率、凝汽器冷凝效果,不可缺少的裝置.因我國環境污染較為嚴重,江河、湖泊等水質污染尤為突出.因此,目前冷卻水開式循環系統中較為普遍使用的固定式濾網,已經顯示出它的不足.我公司是生產電廠電站輔助機械設備定點廠,通過近幾年來不斷征求廣大用戶意見和對二次濾網的反復試制及不斷改進,保留老產品部分結構,增加了電動裝置,使二次濾網結構和使用性得到更加完善,并廣泛應用于冷卻水閉式循環及開式循環系統中。

    目前各電廠（站）凝汽器循環水系統中較為普通作用的固定式和旋轉式兩種二次濾網,通過這么多年來運行實踐證明,主要存在以下幾點問題:
 　　1、固定式的缺點:網芯固定不能旋轉,清理污物效果差,網孔極易堵塞,清理要等待停機.
 　　2、旋轉式的缺點:網芯旋轉、清洗時靠負壓反沖,該濾網清污能力較固定式強,但是當洪峰季節或水污染較嚴重時,以及水中含塑料薄膜、雜草等粘附力較強的污物時,清洗效果仍不理想,如遇排污室喬板磨損嚴重時,清污效果更差,結構上也存在較大缺點：
 　　(1)驅動網芯的一對大小齒輪常年在含泥沙等雜質的水中運行、極易磨損和腐蝕,嚴重影響機組安全和經運行.  (2)傳動控制系統為復雜,一般由控制電磁閥、 油泵、油箱、油缸、油路控制,操作箱等組成,運行之中最容易發生漏油、控制失靈現象.  (3)維護、檢修工作量大.
 　　針對上述二次濾網存大的缺點,我廠通過調查研究和反復試制設計成旋轉反沖洗強排污二次濾網,是目前使用性能最佳二次濾網,它具有以下特點:
 　　1、網芯驅動齒輪與循環水隔絕,潤滑系統采用全封閉形式,齒輪不再受泥沙、水等介質磨損和侵蝕.
 　　2、消除了老式濾網存大的傳動系統復雜易產生故障的缺點,運行安全可靠,檢修維護方便.
 　　3、可以清除粘附力較強的雜物,使二次濾網使用性能更進一步提高.

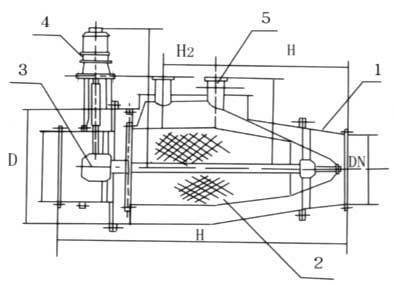

(1)殼體
(2)不銹鋼網芯
(3)傳動機構
(4)減速機
(5)排污閥等

電動旋轉反沖洗強排污二次濾網

 　　工作原理:經過攔污柵和一次濾網過濾的循環水中仍含有不少懸浮物和泥沙等雜質,經過循環水泵進入二次濾網再過濾,當水中懸浮物和泥沙等雜質在濾網處附到一定數量時,濾網的內外水壓差增大到控制系統規定數值時(一般為500mmH2O柱),控制系統運行、排污機構投入工作,將附著物排出二次濾網,待內外壓差恢復到正常濾網運行時(一般≤400mmH2O柱)控制機構關閉.循環往復,從而完成過濾排污工作過程.

    ◆ 公稱通徑：DN400～DN2200mm
    ◆ 網　　孔：?7.5～9mm
    ◆ 水　　阻：≤400mmH2O柱
    ◆ 外形尺寸：可根據用戶需求(需保證通流量前提下)
    ◆ 網芯轉速：10轉/min(可調)
    ◆ 控制方式：手動及電動

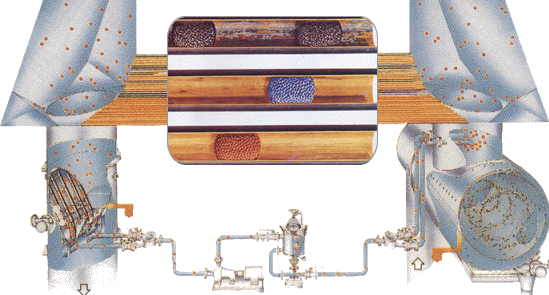

    SD型、SL型、SF型收球網，GEW型、XEW型二次濾網，ZQS型裝球室，JQ型膠球泵，FH型分匯器，閥門管路及電器控制裝置構成.
